Reflex-Lichtschrankenmodul
Das Reflex–Lichtschrankenmodul kann als Gleisbesetztmelder – alternative zu Schalt- bzw. Kontaktgleisen – auf Modelleisenbahnen verschiedener Spurweiten verwendet werden.

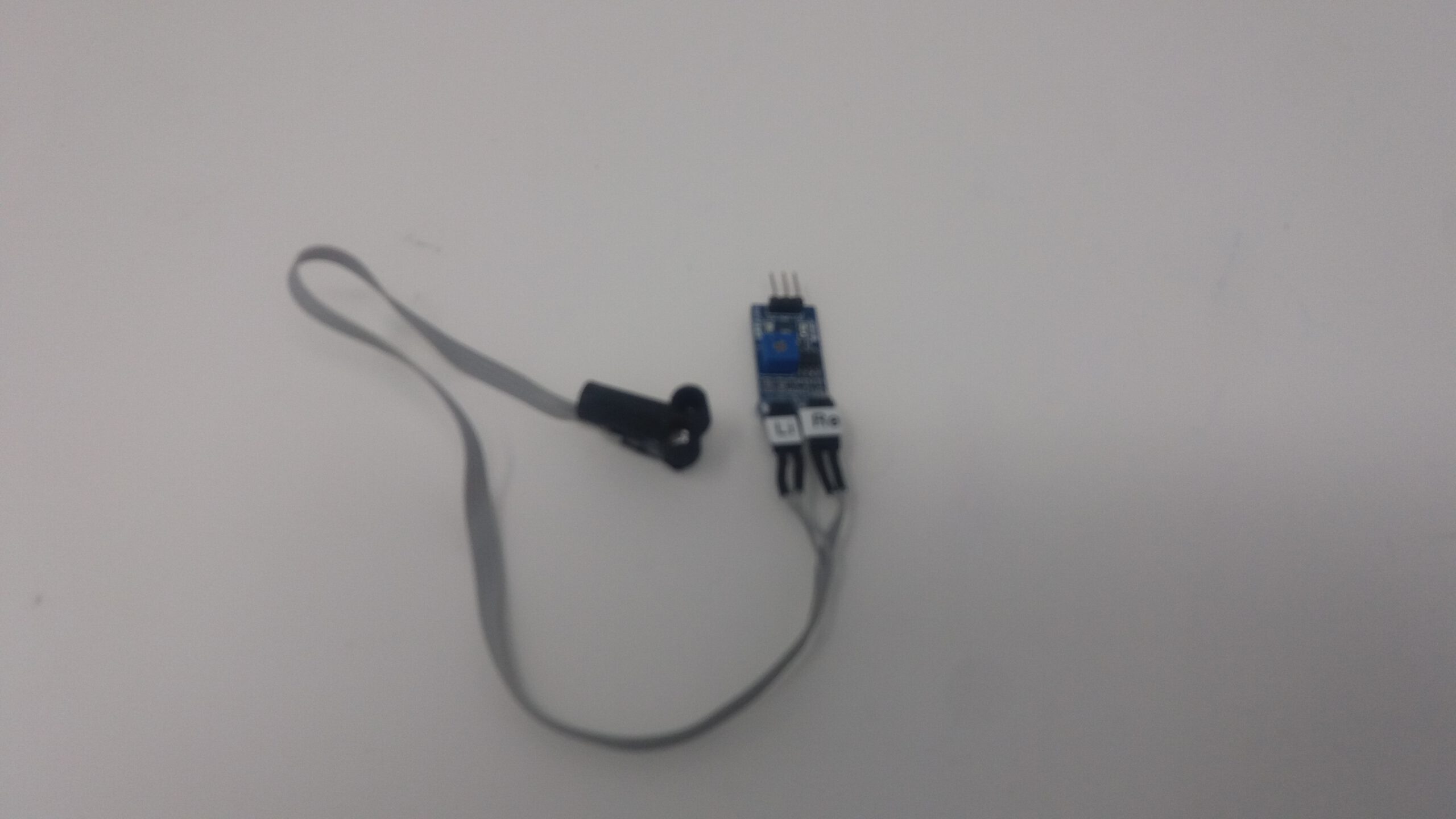

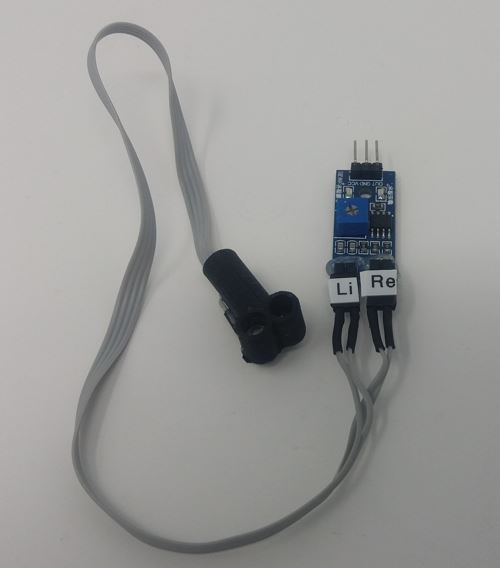

Durch ein auf der Leiterplatte des Lichtschrankenmoduls vorhandenes Potentiometer, kann die Empfindlichkeit der Reflex-Lichtschranke im Bereich von ca. 2 …60 cm eingestellt werden. Wenn das Modul ein Hindernis vor dem Signal erkennt, leuchtet eine Kontrol – LED auf der Platine, während ein Low Signal am OUT-Pin ausgegeben wird.
Eine Bedienungsanleitung kann über unsere Webseite: www.modbahninno.de heruntergeladen werden.
Für das Reflex-Lichtschrankenmodul wird optional noch ein spezielles Kunststoffgehäuse mit 2 Befestigungsschrauben angeboten. Es dient insbesondere der Befestigung des Reflex-Lichtschrankenmodules unter einer Modelleisenbahnanlage. Das zugehörige Kunsstoffgehäuse wir in einem separaten Angebot “Gehäuse für Reflex-Lichtschrankenmodul” angeboten.
Versandkosten
Überblick
- Kategorie: Andere
- Bezahlungsmöglichkeiten: Mondo Community Coin (MNDCC), Bitcoin, Bar bei Abholung, Paypal
- Gewerbliches Angebot?: Ja
Ausstattung & Eigenschaften:
- - Abmaße der Leiterplatte: 31 mm x 15 mm

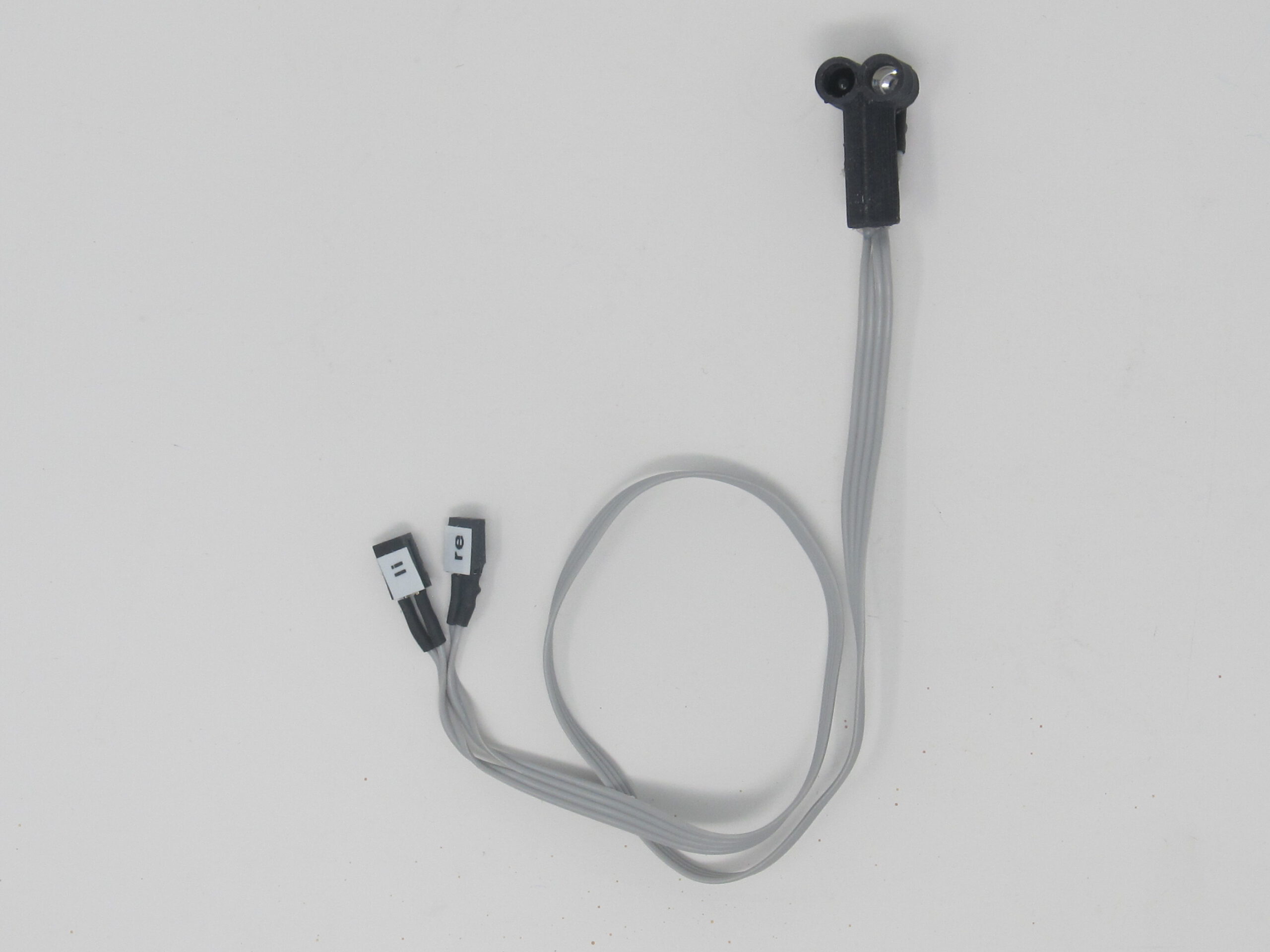

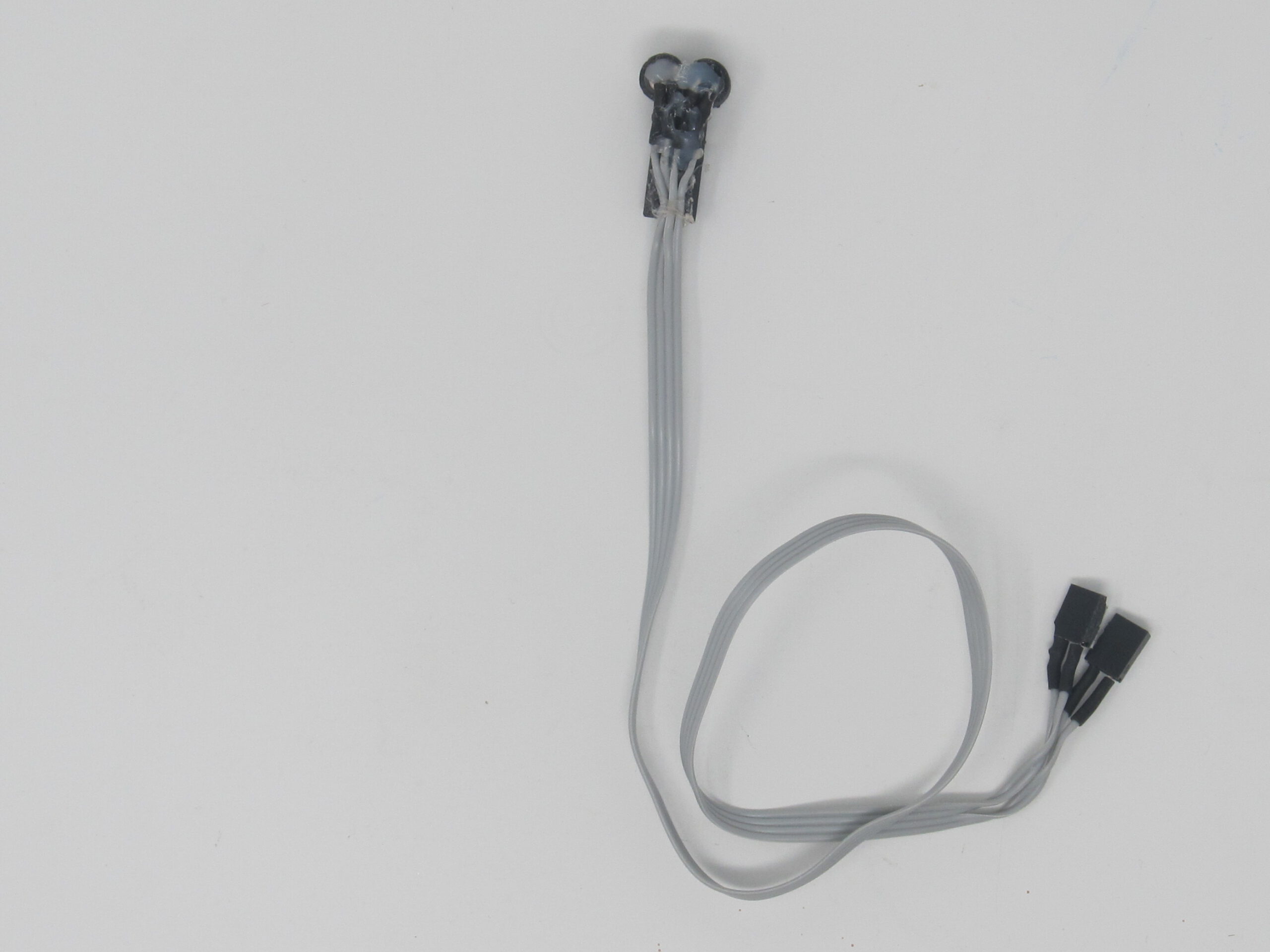

- - Abmaße des Reflexsensors: Standzylinder: Höhe 17 mm; Ø 8 mm
- - Zylinderröhrchen für Sende- und Empfangsdioden: Länge: 10 mm; Ø (außen) 6.5 mm
- - Reichweite (Hindernisdetektion): ca. 2 – 60 cm
- - Erfassungswinkel: 35°

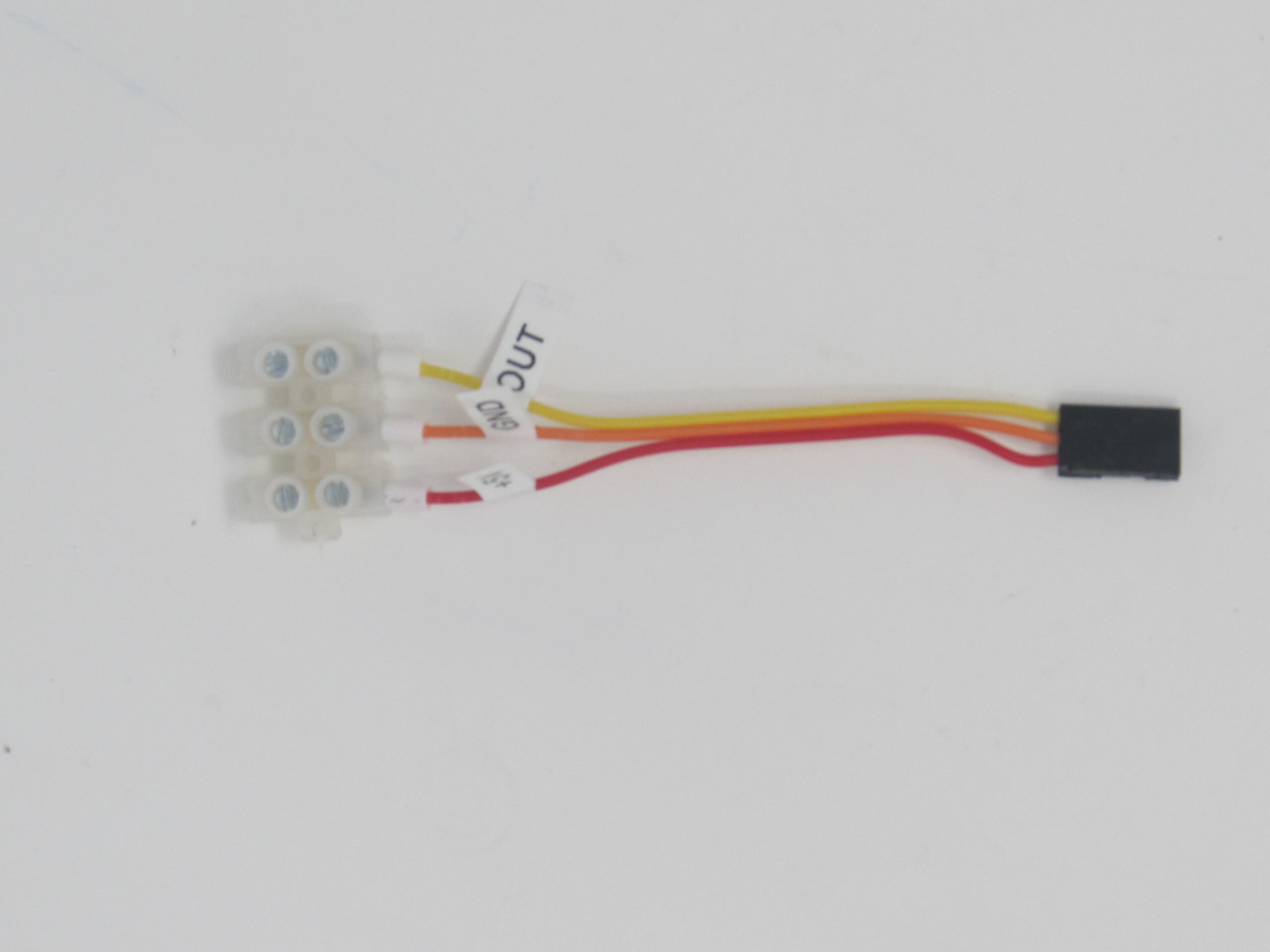

- - Anschlussklemmen Querschnitt (Adapterkabel): 0,14 – 1,5 mm2
- - Betriebsspannung: 3.3V - 5 V (Bei anliegender Betriebsspannung leuchtet die rote LED auf)
- - Ausgangssignal: Wechsel von High (ca. 4,5V) -> Low (ca. 0V bzw. GND), wenn ein
- Zug bzw. eine Lokomotive den Reflex-Sensor passiert.
